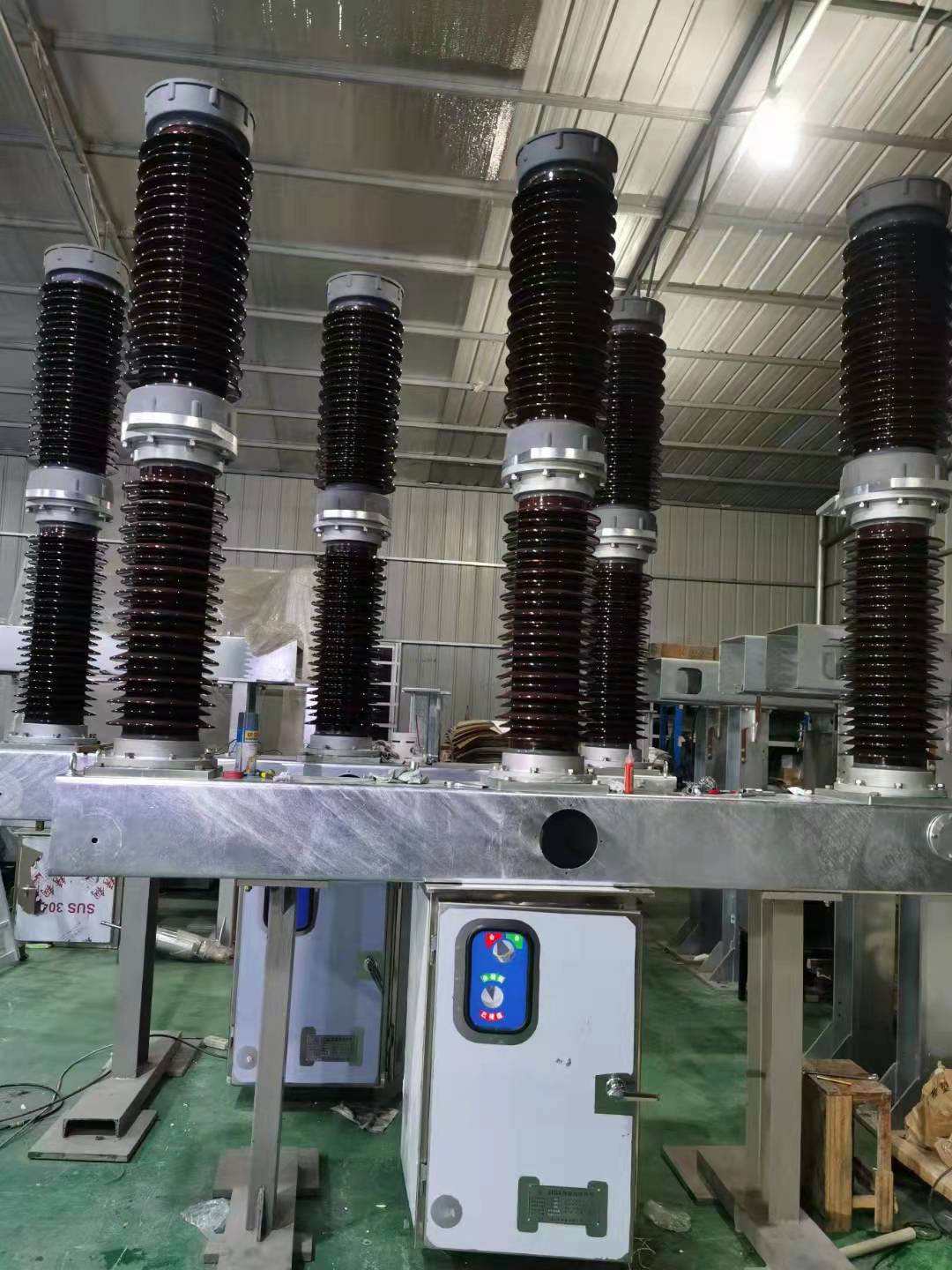

六氟化硫断路器LW30-110-LW30-126-祝捷电气110KV
详细信息
| | 品牌：祝捷电气 | | 型号：LW30-110/1600 | | 极数：3P+N | |
| | 脱扣器电流：1600 A | | 灭弧介质：真空式 | | 额定功率：50 Hz | |
| | 额定绝缘电压：220 V | | 安装方式：固定式 | | 速度：快速型 | |
| | 结构：万能式 | | 操作方式：电动操作 | | | |
| 序号 |
项目 |
单位 |
参数 |
| 1 |
额定电压 |
KV |
72.5 |
| 2 |
额定绝缘水平 |
雷电冲击耐压(峰值) |
KV |
200/220 (断口) |
| 工频耐压(1min) |
KV |
140/160 (断口) |
| 3 |
额定电流 |
A |
1600、2500、3150 |
| 4 |
机械寿命 |
次 |
6000 |
| 5 |
六氟化硫气体额定压力(20℃时表压) |
Mpa |
0.45 |
| 6 |
六氟化硫气体补气压力(20℃时表压) |
Mpa |
0.42 |
| 7 |
六氟化硫气体闭锁压力(20℃时表压) |
Mpa |
0.40±0.01 |
| 8 |
额定短路开断电流 |
KA |
40 |
| 9 |
额定短路关合电流(峰值) |
KA |
100 |
| 10 |
额定短时耐受电流(热稳定电流) |
KA |
40(4s) |
| 11 |
额定峰值耐受电流(动稳定电流) |
KA |
100 |
| 12 |
额定失步开断电流 |
KA |
10 |
| 13 |
额定短路开断电流下的累计开断次数 |
次 |
8 |
| 14 |
合闸时间(额定操作电压下) |
ms |
60≤t分≤100(d.c.)或≤100(a.c.) |
| 15 |
分闸时间(额定操作电压下) |
ms |
55≤t合≤65(d.c.)或≤60(a.c.) |
| 16 |
合—分时间 |
ms |
≥120(运行状态) |
| 17 |
额定操作顺序 |
|
分—0.3s合分—180s—合分 |
| 18 |
年漏气率 |
% |
≤1 |
| 19 |
六氟化硫气体水份含量(20℃) |
ppm(v/v) |
≤150 |
| 20 |
合闸线圈、分闸线圈电压 |
V |
a.c：220 d.c：48，110，220 |
| 21 |
储能电机电压 |
V |
a.c：220 d.c：220 |
| 22 |
六氟化硫气体重量 |
kg |
5 |
| 23 |
断路器(包括操动机构)重量 |
kg |
800(不带CT)/1000(带CT)
|
